**一起跟小编去学习下导轨定位方式吧，你GET 到了吗！

所属分类：公司新闻发布时间： 2021-05-13 作者：admin

分享到：

二维码分享

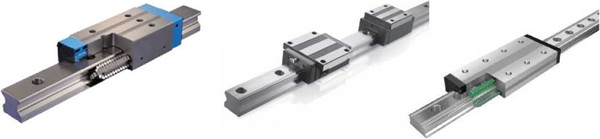

陕西MRO工业品采购服务商导轨（guiderail）：金属或其它材料制成的槽或脊，可承受、固定、引导移动装置或设备并减少其摩擦的一种装置。导轨表面上的纵向槽或脊，用于导引、固定机器部件、专用设备、仪器等。导轨又称滑轨、线性导轨、线性滑轨，用于直线往复运动场合，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。
一、导轨种类

导轨通常采用机械加工方式或冷拔加工方式制成，其抗托强度一般应在370～520MPa。按其横向截面形状分主要有：T形导轨、L（或三角）形导轨、U形导轨、O形导轨、空心导轨等。L形导轨、U形导轨、O形导轨的工作表面一般不作加工，通常用于一些速度较低，对运行平稳性要求不高的电梯如杂物梯、建筑工程梯等；空心导轨大多用于电梯速度要求不高的对重导轨。T形导轨具有良好的抗弯性及加工性，大量用作电梯导轨。陕西MRO工业品采购服务商
二、常见定位方式
定位方式一（单导轨）：滑块定位销/挡块+滑轨卡槽/挡块
滑块固定于连接板，一侧由定位销定位，另一侧挡板固定，滑轨一侧固定于连接板开槽处，另一侧挡板固定。
定位方式二（单导轨）：滑块卡槽+滑轨卡槽卡边陕西MRO工业品采购服务商
滑块固定于连接板，卡槽固定，滑轨固定于连接板一侧开槽，另一侧垫圈挡边固定。
定位方式三（双滑轨）：滑块挡面+滑轨定位销陕西MRO工业品采购服务商
滑块固定于连接板A，连接板A精加工一侧开槽，图示圆圈处卡住滑块，滑轨固定于连接板B，在滑轨两侧安装定位销，定位销贴合滑轨。图片
定位方式四（双滑轨）：滑块定位销+滑轨挡面
连接板A需要安装定位销,定位销安装于滑块两侧，定位销贴合于滑块，连接板B开槽，卡住滑轨。
定位方式五（双滑轨）：滑块定位销+滑轨定位销
连接板A需要安装定位销,定位销安装于滑块两侧，定位销贴合于滑块，连接板B需要安装定位销,定位销根据需求安装于滑滑轨两侧，定位销贴合于滑轨。图片
三、日常应用
滑动导轨具有结构简单、制造方便、接触刚度大等优点。但传统滑动导轨摩擦阻力大，磨损快，动、静摩擦因数差别大，低速时易产生爬行现象。为了提高数控机床的定位精度和运动平稳性，数控机床目前在数控机床上已广泛采用塑料导轨。其摩擦因数小；且动、静摩擦因数相近，运动平稳性好，能防止低速爬行现象；耐磨性好，有自润滑作用和抗振性；化学稳定性好；工艺简单、成本低。
一般说来，滑动塑料导轨.显著的特点是具有优良的刚性、吸振性（抑制刀具切削时产生的振动）和阻尼性（防止导轨系统起动或停止时的振动），适宜切削负载大的机床使用，且成本较低，经济实用。
